产品详细资料下载地址:www.hart-rs232.com(复制到浏览器打开,点击“资料下载”)
产品选型表:


SM828H采集器是微型一体化屏幕组态的RTU系统。它以高档ARM处理器为核心,由高精度运算放大器、接口芯片、看门狗电路、液晶显示屏、键盘及输入输出回路等组成,并且嵌入通信模块。所构成的远程数据采集RTU终端,具有性能稳定、性价比高等特点。
由于SM828H采集器是专为工业产品集成设计的,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作,为您的设备提供了高质量保证。


一、产品性能
● 具有八路模拟量采集,高精度A/D同时采样功能。
● 具有四通道脉冲量计数功能及十路开关量采样功能。
● 具有四通道DO继电器形式输出接口,可以定义成报警自动控制或者指令控制。
● 具有一路RS232和一路RS485仪表通讯接口,支持标准的MODBUS_RTUysb248易胜博及内置10多种流量计通讯ysb248易胜博。
● 可组态采集数据的参数类型、量程、零点、上下限及脉冲底度等。
● 可组态站号、时间、通讯参数等。
● 可组态报警使能。
● 本地可以查询参数及实时数据,还能设置所有运行参数。
● 具有断电记忆功能,断电后不需要重新设置参数。
● 通讯收发及模块状态指示灯能清晰的指示采集器的工作态度。
二、主要参数
● 安装尺寸:长187 mm × 宽125 mm × 高35 mm。
● 工作环境温度:-20℃~+80℃。
● 储存温度:-25℃~+80℃。
● 电源输入电压:DC 9~24V。
● 脉冲及开关量:输入采用光电耦合隔离,高低电平在20ms以上的宽度。
● 继电器输出接点容量:3A/DC 30V,或者3A/AC 250V。
● 防护等级:IP65。
三、接线图


433M无线数据采集器通讯距离实测应用

四、配置软件界面图

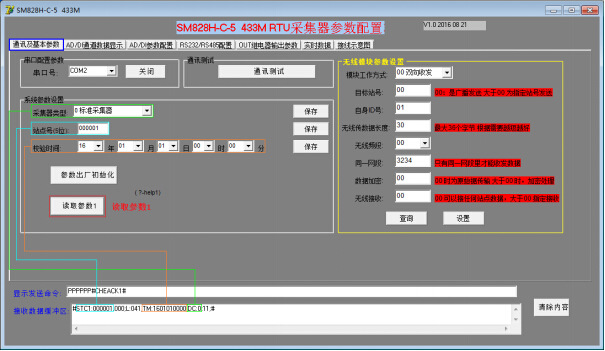

1.通讯连接

2.基本参数设置

3.AD/DI通道数据显示

4.AD/DI参数配置

5.RS232/RS485配置

6.OUT继电器输出参数

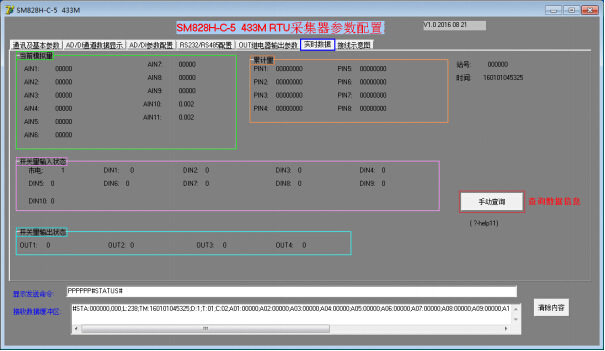

7.实时数据
